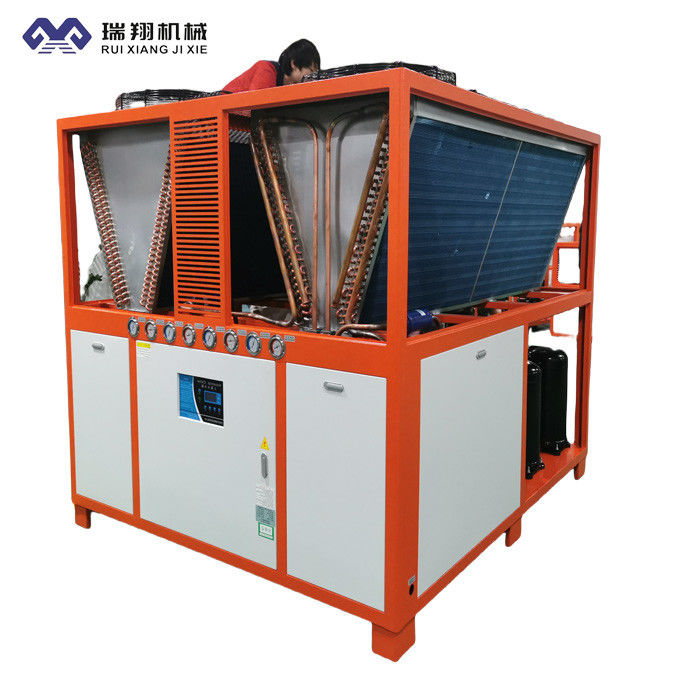

100HP خنک کننده آب خنک شده با استفاده از دانمارک دانفوس کمپرسور رول
توضیحات محصول:
یخچال رول خنک کننده هوا یک دستگاه مورد استفاده در سیستم های خنک کننده و تهویه مطبوع است که از تکنولوژی تهویه کننده خنک کننده هوا و کمپرسور رول استفاده می کند.
یخچال های رول خنک کننده هوا از یک تهویه کننده خنک کننده هوا برای دفع گرما استفاده می کنند. تهویه کننده یک جزء مهم در چرخه خنک کننده است.آن را خنک می کند و تبدیل درجه حرارت بالا و فشار بالا گاز خنک کننده به مایع فشار بالاکولر های سنتی معمولاً از یک تهویه کننده خنک شده با آب برای از بین بردن گرما استفاده می کنند و برای خنک کردن نیاز به اتصال به یک برج خنک کننده یا منبع آب دیگر دارند.کولر رول خنک کننده هوا از یک فن استفاده می کند تا از طریق باله های روی سطح تهویه کننده برای برداشتن گرما و دستیابی به تبعید گرما.
یخچال های رول خنک کننده هوا دارای چندین مزیت نسبت به یخچال های خنک کننده آب سنتی هستند. اول، نیازی به اتصال به یک منبع آب خارجی نیست، نصب آن را راحت تر می کند.دوم،از آنجا که هیچ تجهیزات اضافی مانند پمپ آب و برج های خنک کننده وجود ندارد، سیستم ساده تر است و فضای کمتری را اشغال می کند.یخچال های رول خنک کننده هوا معمولا نسبت کارایی انرژی بالایی دارند و می توانند اثرات خنک کننده پایدار را ارائه دهند..
مشخصات محصول:
یخچال رول خنک کننده هوا، یک یخچال است که از تکنولوژی تهویه کننده خنک کننده هوا و کمپرسور رول استفاده می کند. در اینجا برخی از ویژگی های مشترک وجود دارد:
1. کارایی بالا و صرفه جویی در انرژی: کولر رول خنک شده با هوا از یک کمپرسور رول کارآمد برای ارائه نسبت کارایی انرژی بالا و دستیابی به عملکرد صرفه جویی در انرژی استفاده می کند.معمولا مصرف برق کمتری دارند و خنک کننده بهتری دارندکاهش مصرف انرژی و هزینه های عملیاتی.
2طراحی فشرده: این نوع کولر معمولا دارای یک طراحی ساختاری فشرده است و فضای نسبتاً کمی را اشغال می کند، که آن را برای مکان هایی با فضای نصب محدود مناسب می کند.فشرده بودن آنها باعث می شود که آنها انعطاف پذیرتر و راحت تر در کاربردهای تجاری و صنعتی باشند.
3. خنک سازی سریع: کاندنسر خنک کننده هوا می تواند به سرعت از طریق فن ها و بخاری های گرمایی گرمایی را از بین ببرد و اثر خنک کننده سریع و موثر را فراهم کند.این باعث می شود که کولر رول خنک کننده هوا در سناریو هایی که نیاز به خنک سازی سریع دارد عملکرد خوبی داشته باشد، مانند محیط های با دمای بالا یا کاربردهایی که نیاز به خنک شدن سریع دارند.
4نصب ساده: نصب کولر رول خنک کننده با هوا نسبتاً ساده است زیرا نیازی به اتصال به یک منبع آب خارجی یا برج خنک کننده ندارند.این امر پیچیدگی طرح لوله و پیکربندی سیستم آب را در طول نصب کاهش می دهد، صرفه جویی در زمان و هزینه های کار
5کنترل خودکار: بسیاری از کولر های رول خنک شده با هوا مجهز به سیستم های کنترل خودکار پیشرفته هستند که می توانند کنترل دقیق دما و عملکرد هوشمند را به دست آورند.این سیستم های کنترل معمولا دارای عملکردهای نظارت و تنظیم برای اطمینان از عملکرد پایدار و عملکرد بهینه تجهیزات هستند..
6سازگاری گسترده: خنک کننده های رول خنک کننده هوا برای سناریوهای مختلف یخچال و تهویه مطبوع، از جمله ساختمان های تجاری، دفاتر، هتل ها، امکانات پزشکی،کارخانه های صنعتی، و غیره می توانند نیازهای یخچال با اندازه ها و نیازهای مختلف را برآورده کنند و انعطاف پذیری و انعطاف پذیری خوبی دارند.
اصل کار:
اصول کار کولر رول خنک کننده با هوا را می توان به دو بخش اصلی تقسیم کرد: چرخه خنک کننده و چرخه تبعید گرما.
قسمت چرخه خنک کننده:
1فشرده سازی: هسته چرخه خنک کننده کمپرسور رول است. کمپرسور در دمای پایین و فشار پایین گاز خنک کننده را جذب می کند.و سپس فشار و دمای آن را از طریق چرخش و فشرده سازی افزایش می دهد.
2. سرد شدن: گاز خنک کننده فشرده شده با دمای بالا و فشار بالا وارد یک تهویه هوا می شود. در تهویه هوا، یک فن خنک کننده هوای بیرون را از باله های تهویه هوا می کشد.باعث می شود گاز خنک کننده حرارت را از بین ببرد و خنک شود.وقتی گاز خنک کننده خنک شود، به مایع با فشار بالا تبدیل می شود.
3گسترش: مایع خنک کننده با فشار بالا از طریق دریچه گسترش (تجهیزات گاز) وارد تبخیر کننده می شود. عملکرد دریچه گسترش کاهش فشار یخچال است.باعث می شود که به سرعت گسترش یابد.، در نتیجه درجه حرارت و فشار را کاهش می دهد.
قسمت چرخه تبعید گرما:
1تبخیر: یخچال با دمای پایین و فشار پایین به تبخیر وارد می شود. یک لوله یا رادیاتور دارای بالدار در داخل تبخیر نصب می شود.با تماس با آب یا هوا که باید خنک شود، گرما را جذب می کند و آب یا هوا را خنک می کند.
2آب سرد: آب خنک شده در تبخیرگر به تجهیزات یا سیستم ارسال می شود که نیاز به خنک شدن برای جذب گرما و کاهش درجه حرارت دارد.
3چرخه خنک کننده: آب سرد به تجهیزات یا سیستم منتقل می شود که از طریق پمپ گردش خنک می شود و برای خنک کردن گردش می کند و یک چرخه بسته را تشکیل می دهد.
در طول کل فرآیند، یخچال چرخه فشرده سازی، تهویه، گسترش و تبخیر را تحت تأثیر کمپرسور، جذب و انتشار گرما،در نتیجه به اثر خنک کننده آب سرد دست می یابیم- تهویه کننده خنک شده با هوا، گرما را از طریق یک فن خارج می کند تا اطمینان حاصل شود که یخچال می تواند در طول چرخه خنک و گردش کند.
| 1 کمپرسور |
5 تبخیرگر |
9 سنسور دما |
13 دریچه بای پاس |
| 2 تهویه کننده |
6 دریچه توپ |
10 مخزن آب |
14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر |
7 سوئیچ ضد یخ |
11 فشار سنج پمپ آب |
15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط |
8 سوئیچ شناور |
پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل |
RX-1HP |
RX-2HP |
RX-3HP |
RX-4HP |
R X-5HP |
RX-6HP |
RX-8HP |
RX-10HP |
| ظرفیت خنک کننده |
KW/h |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| کلوکالری/ساعت |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| محدوده دما |
5°C-35°C ((تحت 0°C می تواند سفارشی شود) |
| منبع برق |
1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ |
| کل قدرت |
KW |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| کمپرسور |
نوع |
|
نوع رول یا پیستون هیرمیتیک |
| قدرت |
KW |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| پمپ گردش |
قدرت |
KW |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| سر |
m |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| مواد خنک کننده |
نوع |
|
R22/R407c/R134a/R410a |
| روش کنترل |
|
دریچه کششی سنجش دمای فشار خارجی |
| حجم پر کردن |
کیلوگرم |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| تبخیرگر |
جریان |
m3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| ظرفیت آب |
m3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| قطر |
اینچ |
نصف اینچ |
3/4" |
1" |
1-1/2" |
1-1/2" |
| تهویه کننده |
نوع |
مجموعه ای از فلک های آلومینیومی لوله دار |
| فن |
نوع |
جریان محوری |
| حجم هوا |
m3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| دستگاه محافظ |
سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. |
| اندازه ماشین |
L |
mm |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| W |
mm |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| H |
mm |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| وزن واحد |
کیلوگرم |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
| مدل |
RX-12HP |
RX-15HP |
RX-20HP |
RX-25HP |
RX-30HP |
RX-40HP |
RX-50HP |
RX-60HP |
| ظرفیت خنک کننده |
KW/h |
37.2 |
46.5 |
65 |
77.5 |
93 |
124 |
155 |
186 |
| کلوکالری/ساعت |
29,059 |
37,965 |
50,805 |
61,683 |
74,992 |
97,675 |
116,521 |
156,249 |
| محدوده دما |
5°C-35°C ((تحت 0°C می تواند سفارشی شود) |
| منبع برق |
1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ |
| کل قدرت |
KW |
11.4 |
13.62 |
19.8 |
22.75 |
28.3 |
39.2 |
46.75 |
56.1 |
| کمپرسور |
نوع |
|
نوع رول یا پیستون هیرمیتیک |
| قدرت |
KW |
9 |
11.25 |
15 |
18.75 |
22.5 |
30 |
37.5 |
45 |
| پمپ گردش |
قدرت |
KW |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
4 |
5.5 |
| سر |
m |
21.5 |
21.5 |
22 |
22 |
25 |
25 |
25 |
26 |
| مواد خنک کننده |
نوع |
|
R22/R407c/R134a/R410a |
| روش کنترل |
|
دریچه کششی سنجش دمای فشار خارجی |
| حجم پر کردن |
کیلوگرم |
7.2 |
9.1 |
12.2 |
15.3 |
18.6 |
24.5 |
30.6 |
36.8 |
| تبخیرگر |
جریان |
m3/h |
5.81 |
7.6 |
10.16 |
12.34 |
15.2 |
19.53 |
23.3 |
30.52 |
| ظرفیت آب |
m3/h |
0.18 |
0.21 |
0.28 |
0.32 |
0.32 |
0.61 |
0.66 |
0.72 |
| قطر |
اینچ |
1.5" |
2 " |
2.5" |
3 سانتی متر |
| تهویه کننده |
نوع |
|
مجموعه ای از فلک های آلومینیومی لوله دار |
| فن |
نوع |
|
جریان محوری |
| حجم هوا |
m3/h |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
| دستگاه محافظ |
سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. |
| اندازه ماشین |
L |
mm |
1400 |
1750 |
2000 |
2000 |
2200 |
2000 |
2000 |
2400 |
| W |
mm |
725 |
750 |
900 |
900 |
900 |
1800 |
1800 |
1800 |
| H |
mm |
1450 |
1500 |
1770 |
1770 |
1770 |
2200 |
2300 |
2300 |
| وزن واحد |
کیلوگرم |
370 |
480 |
590 |
590 |
880 |
1000 |
1280 |
1420 |
صنعت کاربرد:
کولر های کوچک خنک کننده هوا برای بسیاری از صنایع و کاربردهای مختلف مناسب هستند، از جمله اما محدود به موارد زیر:
1صنعت الکترونیک: یخچال های کوچک خنک کننده هوا می توانند یخچال برای محصولات پیشرفته مانند نیمه هادی، نوری،و اجزای الکترونیکی برای اطمینان از عملکرد عادی تجهیزات.
2صنعت داروسازی: یخچال های کوچک خنک کننده هوا می توانند اثر خنک کننده پایدار را برای پیوند در فرآیند تولید داروسازی که نیاز به کنترل دمای دارد، فراهم کنند.تضمین کیفیت و ایمنی داروها.
3صنعت مواد غذایی: یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهایی که نیاز به کنترل درجه حرارت در طول پردازش مواد غذایی دارند، فراهم کنند.ذخیره سازی و حمل و نقل برای اطمینان از کیفیت و ایمنی مواد غذایی.
4صنعت پلاستیک: یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهای دمای کنترل شده در قالب گذاری تزریق پلاستیک، قالب گیری ضربه، قالب گیری اکستروژن و غیره فراهم کنند.برای اطمینان از کیفیت محصول و بهره وری تولید.
5صنعت شیمیایی:یخچال های کوچک خنک کننده هوا می توانند خنک کننده برای پیوندهایی که نیاز به کنترل دمای در فرآیند تولید شیمیایی برای اطمینان از کیفیت و ایمنی محصولات شیمیایی دارند، باشند..
به طور کلی، یخچال های کوچک خنک کننده هوا برای موقعیت های مختلف که نیاز به یخچال دارند مناسب هستند و راه حل های خنک کننده کارآمد، پایدار و قابل اعتماد را برای صنایع مختلف فراهم می کنند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه تبخیرگر یک کولر رول خنک کننده هوا از طریق تماس با آب یا هوا گرما را جذب می کند؟
فرآیند تبخیر کننده یک کولر رول خنک کننده هوا که گرما را از طریق تماس با آب یا هوا جذب می کند می تواند به دو روش زیر انجام شود:
1روش خنک کننده آب:
در خنک سازی آب، داخل تبخیرگر معمولا شامل مجموعه ای از لوله ها یا لوله های بالدار است که گرما را با گردش آب سرد جذب می کنند.آب از سیستم آب سرد به لوله های بخارگر از طریق پمپ گردش حمل می شودیخچال داخل تبخیر کننده از روی سطوح بیرونی این لوله ها جریان می یابد، در حالی که آب سرد از داخل لوله ها جریان می یابد.به دلیل دمای پایین و فشار پایین یخچال، گرمای سطح بیرونی لوله آب سرد را جذب می کند، دمای آب سرد را کاهش می دهد و گرما را از بین می برد. به این ترتیب آب سرد می تواند دوباره گردش کند،در حالی که یخچال چرخه تبخیر و جذب گرما را ادامه می دهد.
2روش خنک سازی با هوا:
در حالت خنک سازی با هوا، سطح لوله داخل تبخیرگر در معرض هوای خارج قرار می گیرد. خنک کننده در داخل لوله ها جریان می یابد در حالی که یک فن هوا را از طریق سطوح لوله تبخیرگر می کشد.از طریق تماس با هوا خارج، یخچال گرما را از سطح لوله جذب می کند و باعث خنک شدن سطح لوله و حمل گرما می شود. به این ترتیب، یخچال می تواند چرخه تبخیر و جذب گرما را ادامه دهد.
این که آیا آب یا هوا خنک می شود، تبخیرگر از توانایی یخچال برای جذب گرما در طول فرآیند تبخیر استفاده می کند.برای رسیدن به اثر خنک کننده گرما را از آب یا هوا جذب می کند.روش خاص مورد استفاده بستگی به نیازهای برنامه و الزامات طراحی دارد.
